Анализ
Анализ работы систем технологического управления, включая РЗ и ПА

Анализ

Единая информационная среда для анализа работы устройств РЗ и ПА и систем технологического управления

Возможности подсистемы Анализ:

  • фиксация, учет и систематизация любых событий;
  • передача данных о работе устройств РЗ и ПА в ПК «Анализ 2009» АО «СО ЕЭС» в соответствии с «Правилами технического учета и анализа функционирования релейной защиты и автоматики», утвержденными приказом №80 Минэнерго России от 08.02.2019;
  • расчет показателей;
  • формирование сводных отчетов о работе устройств РЗ и ПА в табличном виде;
  • передача информации о событиях между экземплярами АСУРЭО;
  • формирование отчетов по инцидентам, отказам, авариям с приложением осциллограмм, протоколов, справок и других документов;
  • передача информации об отказах средств измерений в подсистему «Метролог»;
  • использование единой базы оборудования АСУРЭО.

Подсистема Анализ предназначена для сбора, учета и систематизации информации о технологических нарушениях и авариях в работе следующих устройств и систем технологического управления:

  • устройств и систем релейной защиты и противоаварийной автоматики (РЗ и ПА);
  • автоматизированных систем управления технологическим процессом (АСУТП);
  • систем диспетчерско-технологического управления (СДТУ) и связи;
  • локальных систем автоматического управления (САУ) основного и вспомогательного оборудования;
  • систем возбуждения генераторов;
  • систем безопасности и контроля доступа;
  • систем пожарообнаружения, пожарной сигнализации и пожаротушения оборудования, производственных помещений и кабельных сооружений;
  • средств учета и измерения (СИ), информационно-измерительных систем (ИИС).

Подсистема Анализ позволяет вести учет правильных срабатываний, технических неисправностей и неверных действий персонала.

Сведения, собранные в любом филиале генерирующей или сетевой компании, могут быть переданы Системному Оператору, на вышестоящее предприятие или в другие контролирующие организации. События доступны для всестороннего анализа и вывода на печать в виде отчетных форм.

Функциональные возможности подсистемы Анализ

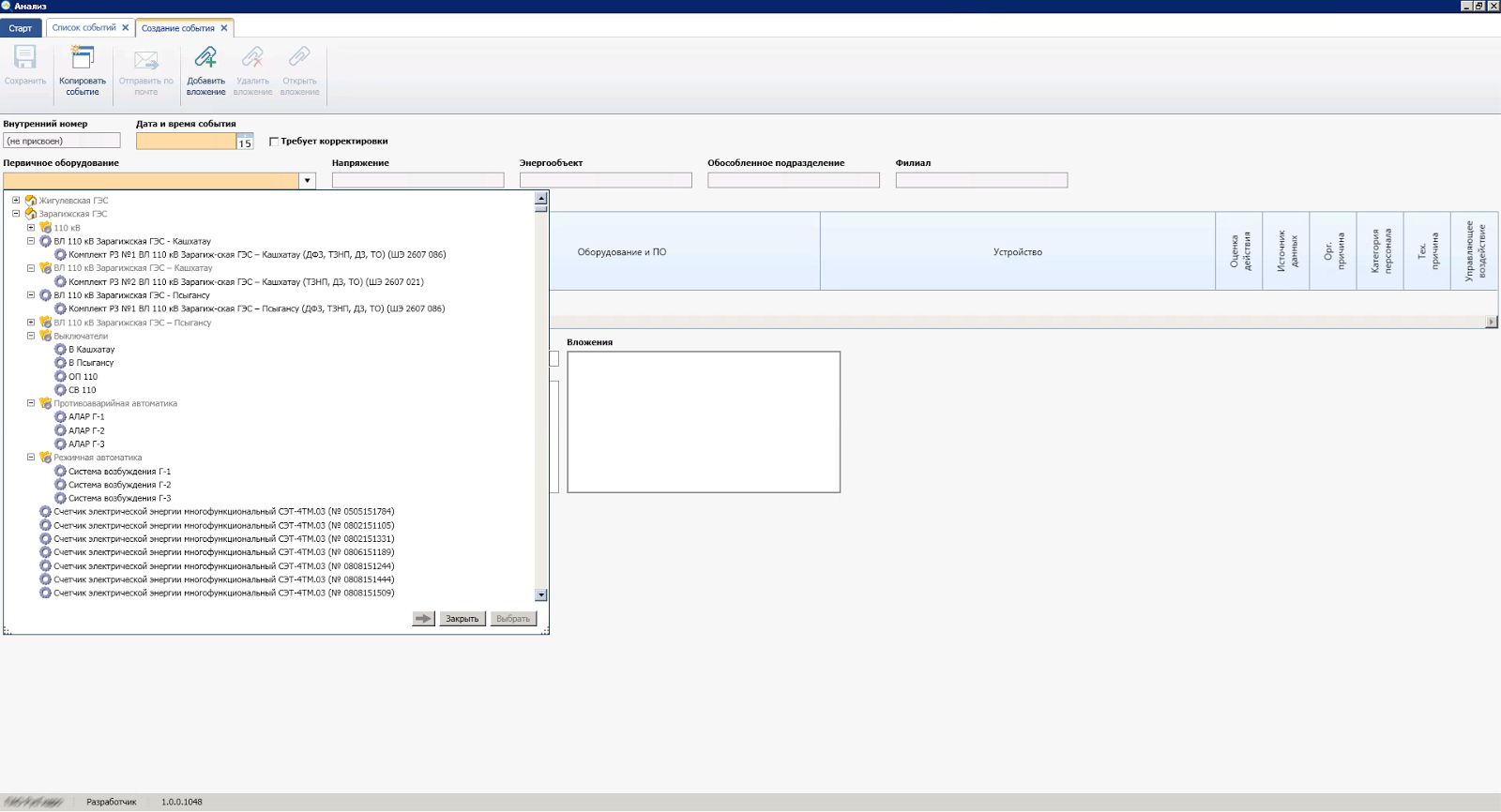

Работа с событиями

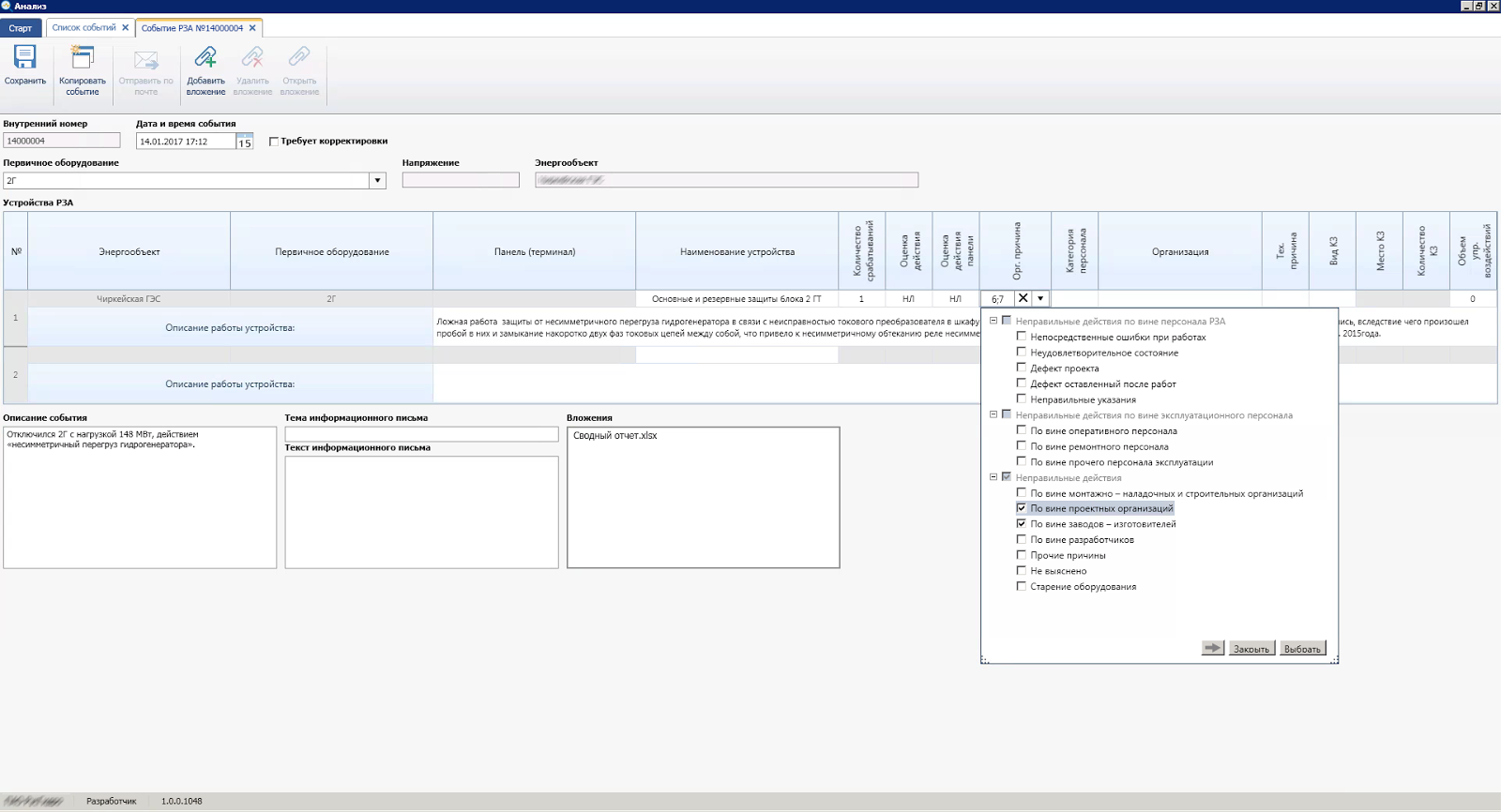

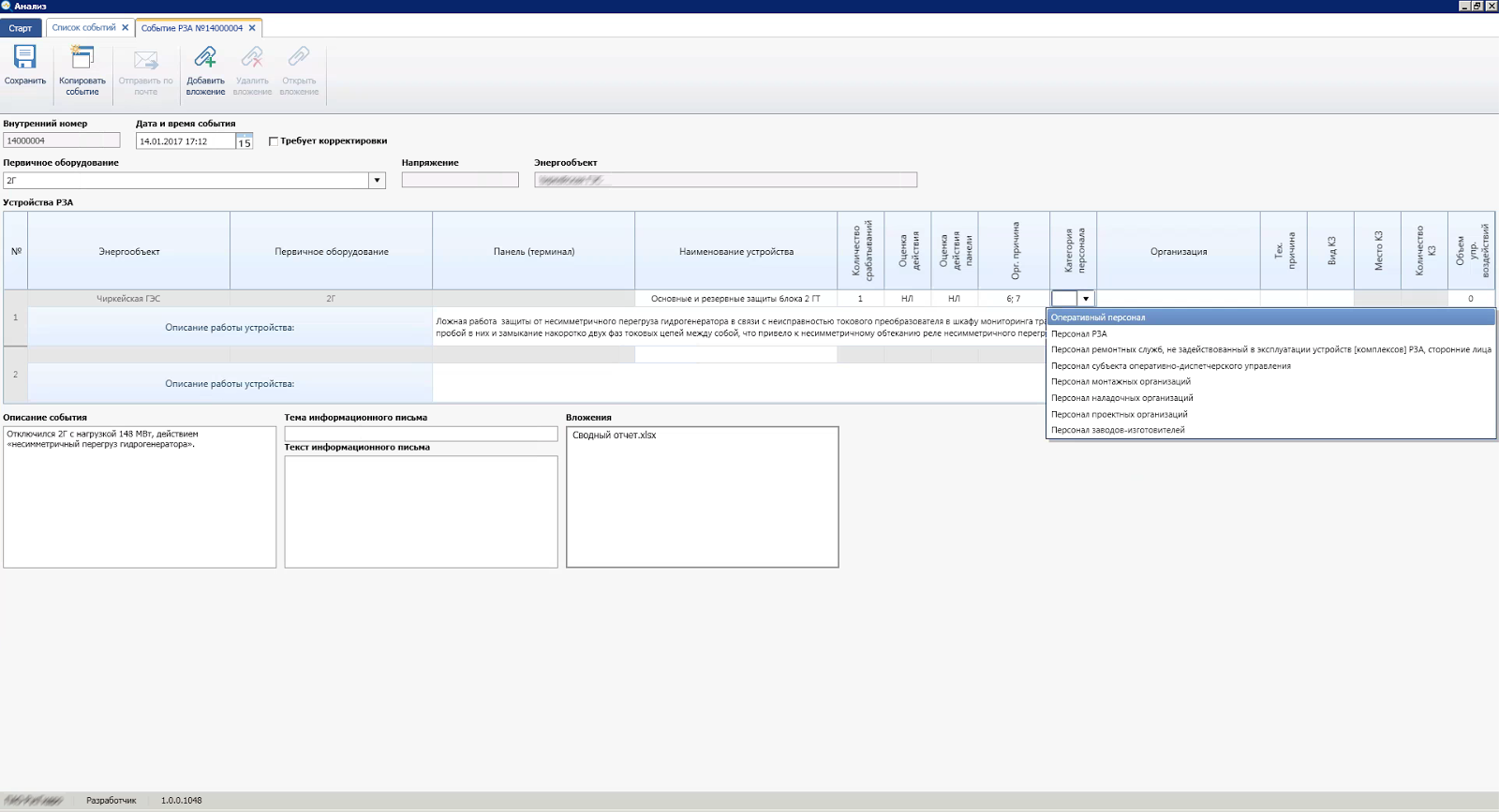

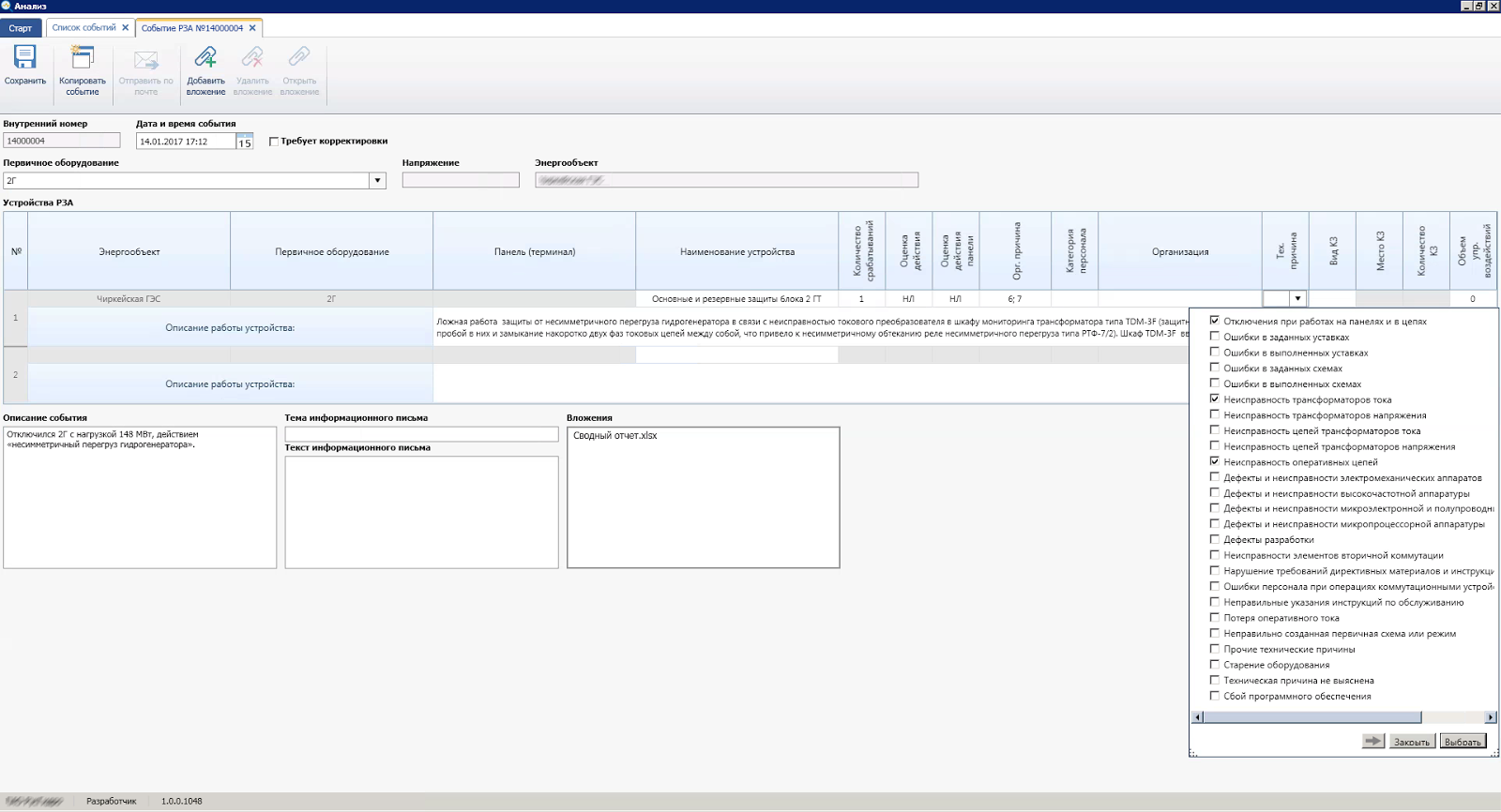

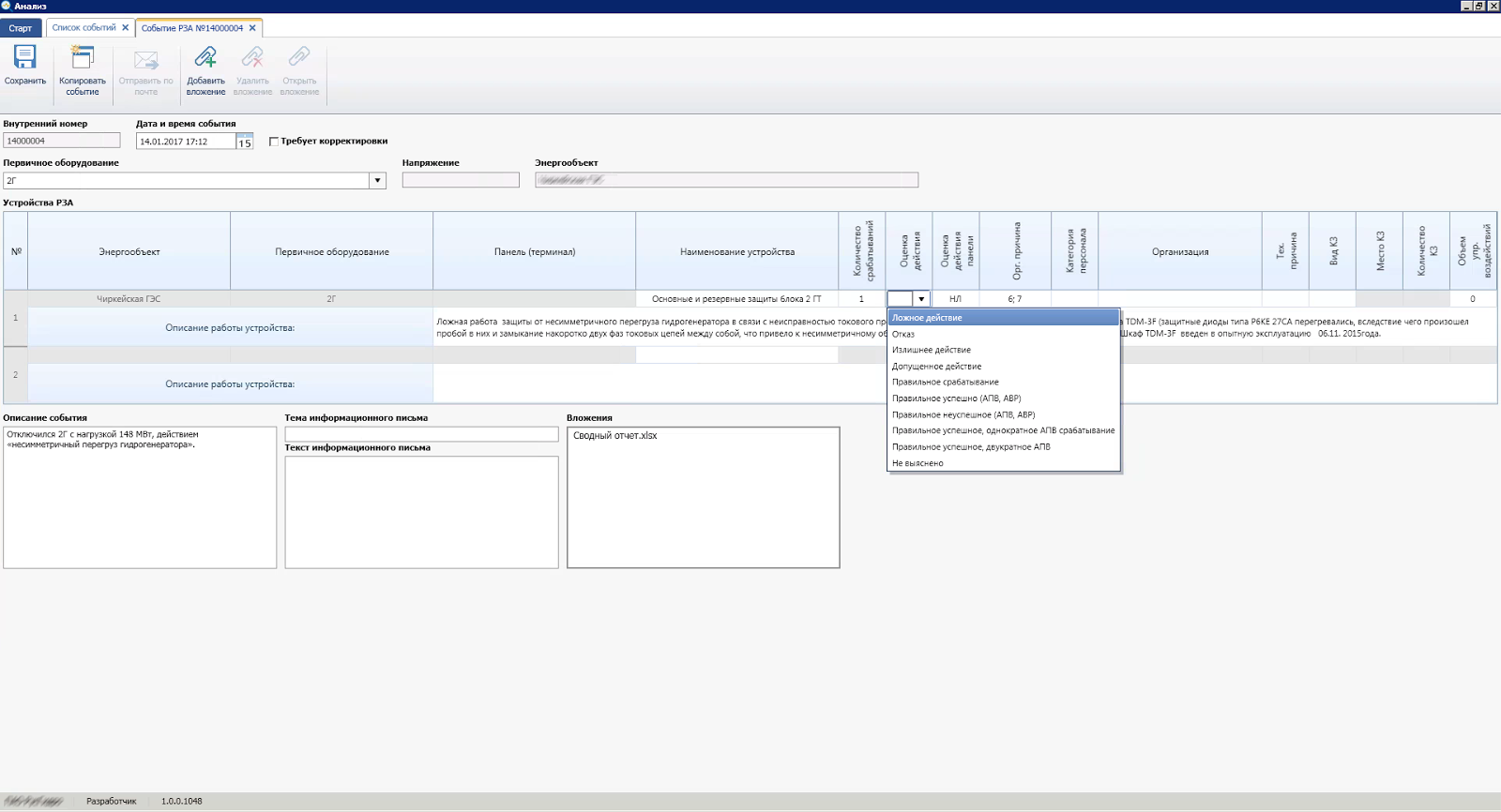

Для событий срабатывания устройств и систем технологического управления пользователь может вводить реквизиты события, оценивать действия устройства и персонала, классифицировать причины. Также к событию возможно прикладывать дополнительные файлы и документы.

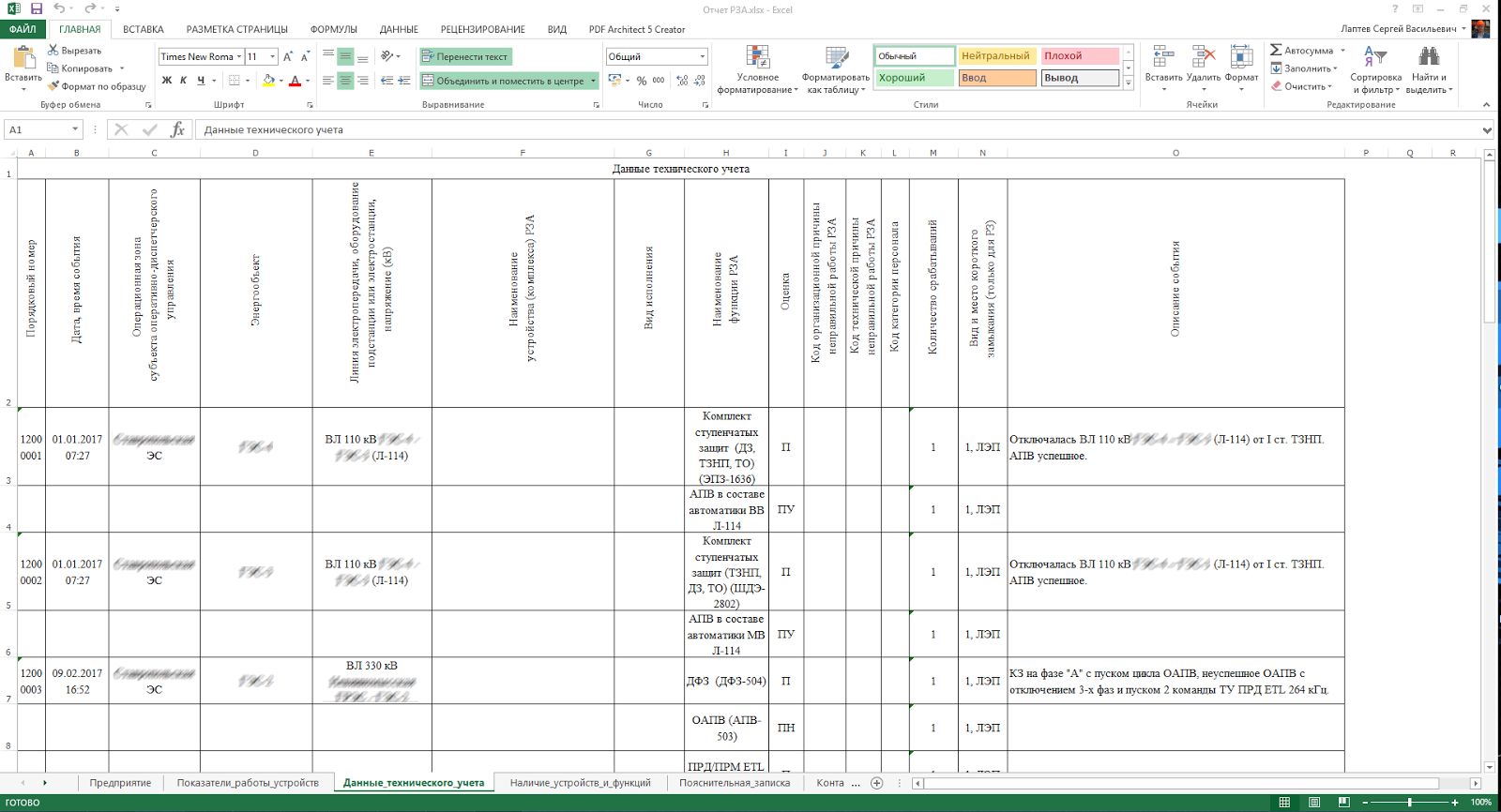

Формирование сводных отчетов

По всем событиям срабатываний устройств и систем технологического управления, пользователю предоставляется возможность получать встроенные стандартные отчеты с возможностью предварительного просмотра и вывода на печать, а также получать статистические данные по событиям в разрезе различных объектов учета с возможностью фильтрации.

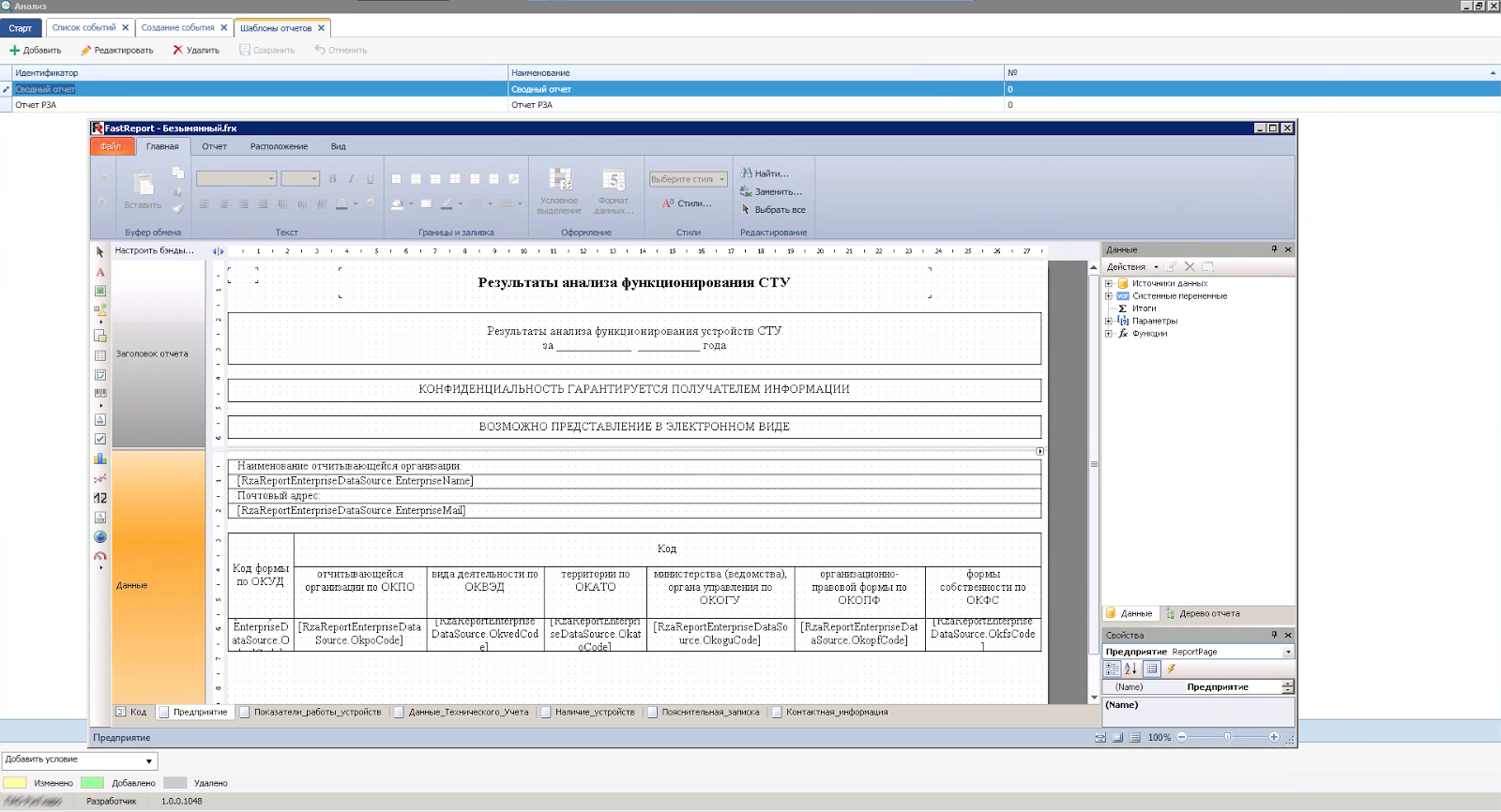

Конструктор отчетов

Пользователям предоставляется возможность изменения встроенных отчетов, а также создания собственных отчетных форм произвольного вида.

Расчет показателей РЗ и ПА

Для объективной оценки работы устройств РЗ и ПА подсистема осуществляет расчет следующих показателей:

  • показатель общей надежности;
  • надежность несрабатывания и срабатывания;
  • оценка правильности работы функций РЗ и ПА;
  • усредненное число правильных и неправильных срабатываний.

Консолидация данных и информационный обмен

Анализ позволяет владельцам объектов электроэнергетики передавать в ПК «Анализ 2009» АО «СО ЕЭС» данные технического учета и результаты анализа функционирования устройств (комплексов) РЗА и реализованных в их составе функций РЗА в соответствии с «Правилами технического учета и анализа функционирования релейной защиты и автоматики», утвержденными приказом №80 Минэнерго России от 08.02.2019.

Обмен изменениями классификаторов подсистемы Анализ между организациями компании происходит автоматически.

Для обмена между экземплярами АСУРЭО, расположенными в филиалах и в исполнительном аппарате компаний, используются сообщения в формате XML с возможностью передачи справочников-классификаторов.

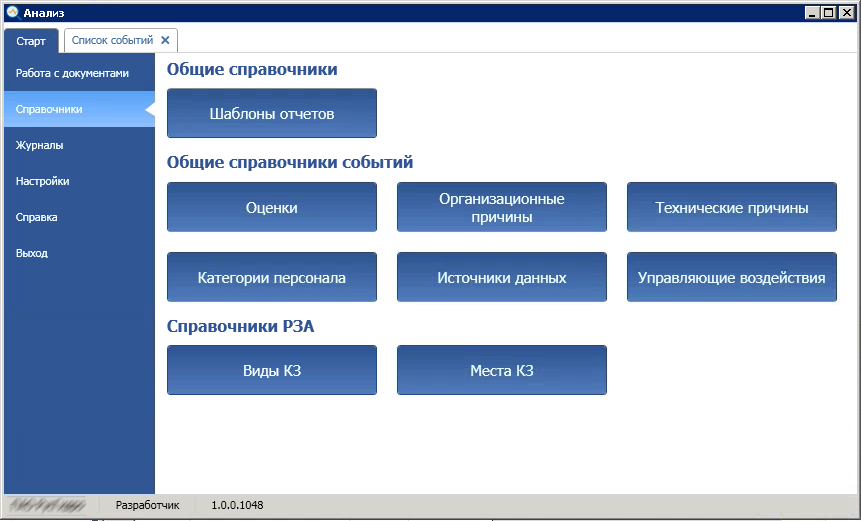

Ведение классификаторов и справочников

Для поддержки основных классификаторов используется единая база данных оборудования АСУРЭО.

Кроме этого подсистема Анализ позволяет вести дополнительные классификаторы:

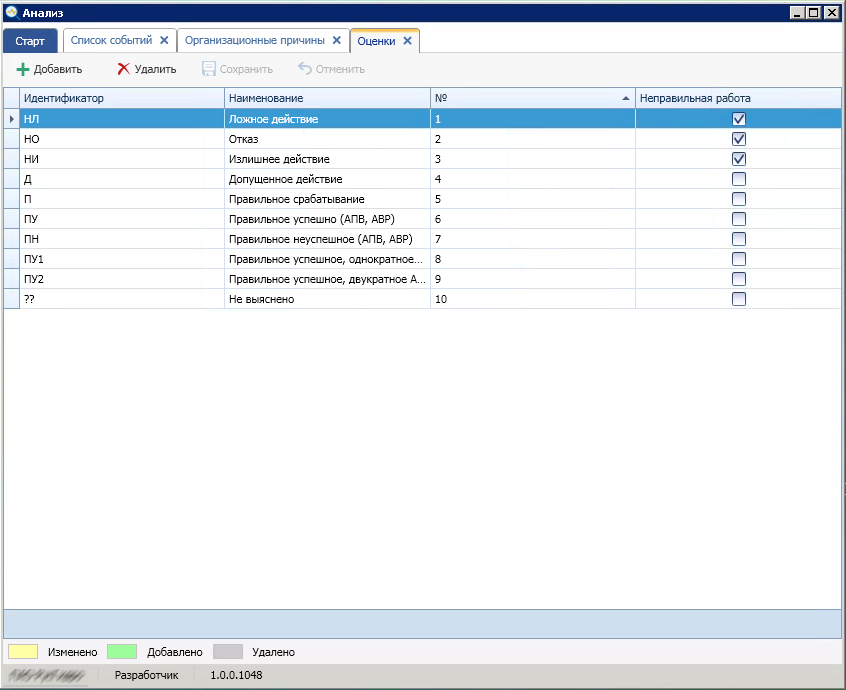

  • оценки действия устройств;
  • технические и организационные причины неправильных действий;
  • виды коротких замыканий и т.д.

Установка и администрирование

Подсистема Анализ проста в обслуживании, благодаря использованию единой базы данных оборудования АСУРЭО и следующим особенностям:

  • предварительно заполнены основные классификаторы;
  • классификаторы (первичное оборудование, устройства и системы технологического управления, влючая РЗ и ПА) наполняются по мере необходимости и автоматически передается по филиалам и в центральный офис.
